复合土工膜特点:

 　 幅宽6米，目前国内较宽复合膜

 　 抗穿刺强度高，摩擦系数大

 　 耐老化性能好，适应环境温度范围大

 　 优良的抗排水性能

 　 适用于水利、化工、建筑、交通、地铁、隧道、垃圾处理场

 　 复合土工膜是用聚乙烯或聚氯乙烯的增强改性,压延成膜与涤纶针刺土工布热合而成,具有抗拉、抗顶破、抗撕强度高,延伸性能好,变形模量大,耐老化,防渗性能好,使用期长等特点。复合土工膜由于具有上述特点,在渠道防渗处理中推广采用,取得了良好的经济效益和社会效益。

 　 复合土工膜在渠道防渗工程中的应用：近年来，土工合成材料在土木工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术，从防渗、反滤、排水、加筋、防护等方面，提出了规范性技术要求，大大加快了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得到广泛应用，结合施工实践，浅谈复合土工膜的应用技术 复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。 2.复合土工膜施工

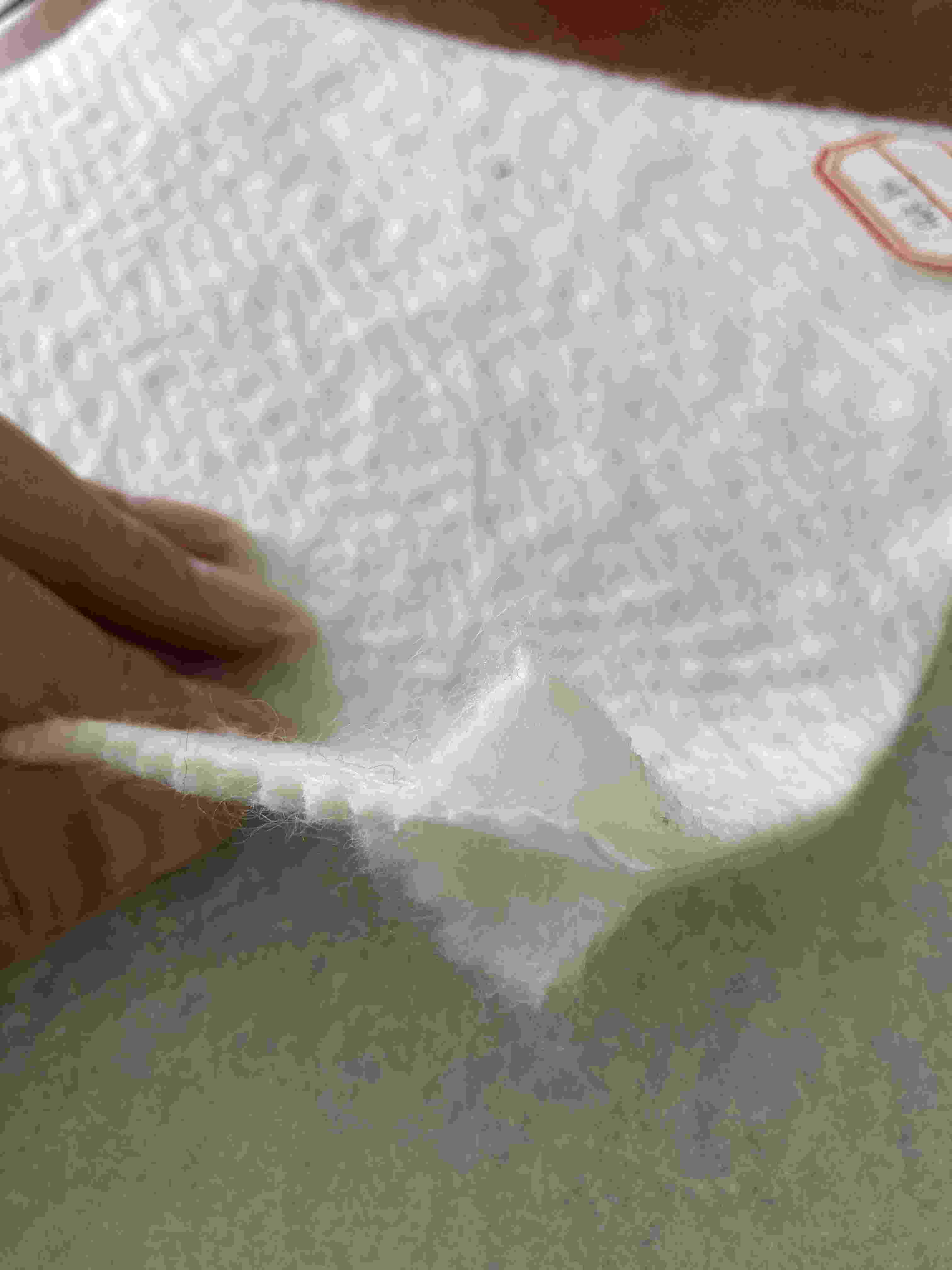

 　 复合土工膜是在薄膜的一侧或两侧贴上土工布，形成复合土工膜。其形式有一布一膜、二布一膜、两膜一布等。

 　 土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，较好采用埋入法铺设。

 　 施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，终在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，较好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。

 　 复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)

 　 根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。由于复合土工膜良好的防渗效果，目前，宝鸡峡灌区节水改造与续建配套项目建设中，大量采用该材料，受到了设计、建设单位的广泛好评。<来源于水资源网,有修改.> 施工中复合土工膜缺陷的修补

 　 1.在复合土工膜施工中对焊接检验切除样件部位、铺焊后发现的材料破损与缺陷、焊接缺陷以及检验时发现的不合格部位等，均应进行修补。

 　 2.施工后复合土工膜修补的程序是：对随时发现的缺陷部位用特制的白笔标注，并加编号记入工作日记，以免修补时漏掉；修补处的编号规则为B1，B2，B3……连续排列；修补方案应经过队长的认可；修补后应抽样（10%~20%）做检漏实验（负压法或电火花法）。

 　 3.复合土工膜补修的方法：

 　 a.点焊：对材料上小于5㎜的孔洞及局部焊缝的修补完善，可用挤压熔焊机进行点焊。

 　 b.加盖：对不够厚度或不够严密的挤出焊缝，可用挤压熔焊机补焊一层。

 　 4.复合土工膜修补处的检验：修补任务的操作，只能是在高工指导下进行；修补后要对成品抽样做检漏实验。
